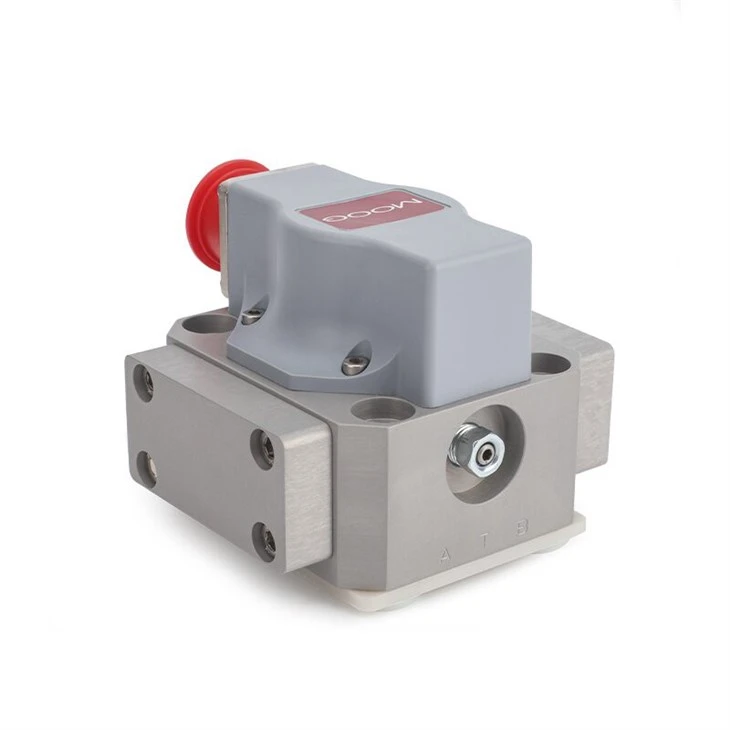

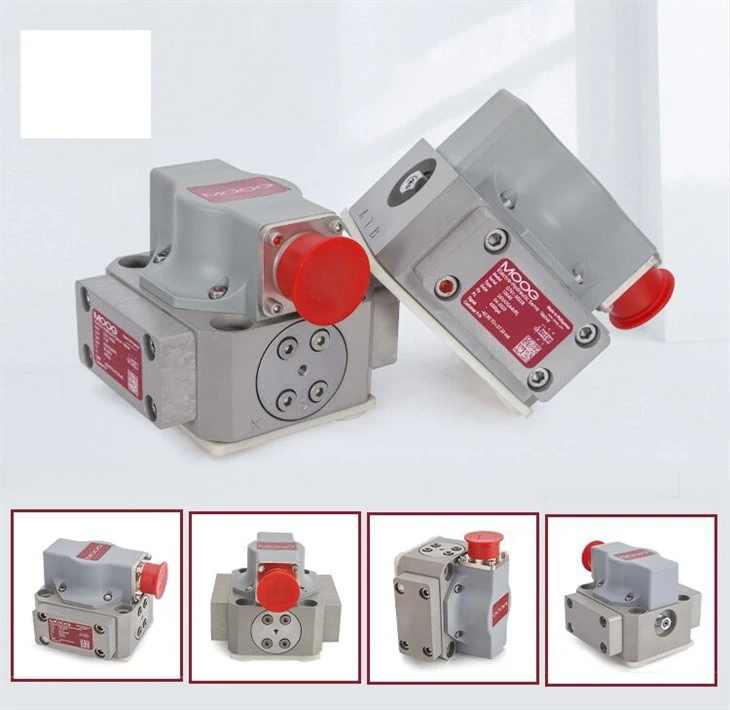

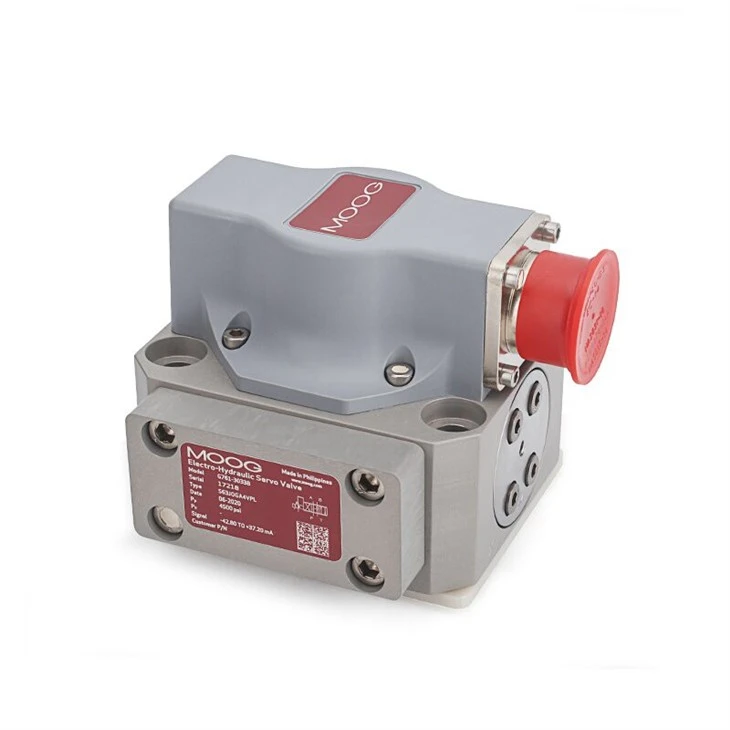

G772K620

Productoverzicht

Belangrijkste voordelen

• Hoge dynamische respons en resolutie:Het ontwerp van de pilot-trap met dubbele-nozzle flapper zorgt voor lage wrijving, superieure frequentierespons en lage hysteresis.
• Robuust motorontwerp met droog koppel:Het elektromagnetische gedeelte is geïsoleerd van hydraulische vloeistof via een buigbuisafdichting, waardoor wordt voorkomen dat metaalafval de magnetische luchtspleten vervuilt.
• Betrouwbare mechanische feedback:De mechanische feedback van een cantileverveer koppelt de verplaatsing van de spoel direct aan de flapconstructie, waardoor de interne stabiliteit-gesloten blijft.
• Veld-Instelbare mechanische nul:Beschikt over een geïntegreerde excentrische nulafstelpen die handmatige trim van de nul-flow-offset mogelijk maakt zonder de klep te demonteren.
• Mislukt-Veilige werking:Verlies van een elektrisch signaal zorgt ervoor dat de klep standaard in een voorspelbare nul- of mechanische offset-voorspanningspositie komt te staan.

Technische specificaties

▔▔

Configuratie-opties

• Structurele architectuur:2-traps, 4-weg glijdende spoelconfiguratie met montage-interface voor subplaatspruitstuk conform ISO 10372-03-03-0-92 (maat 03).
• Controlemethode:Motorbesturing met continu analoog stroom-koppel (dubbele-spoelconfiguratie waardoor serie-, parallelle of differentiële aandrijving mogelijk is).
• Feedbackmechanisme:Interne gesloten-mechanische feedback (MFB) via hoge-precieze cantileverveer gekoppeld aan de hoofdklepspoel.
• Opties voor debietbeoordeling:Spoelsnedes beschikbaar in standaard nominale stromen van 4 l/min, 10 l/min, 19 l/min, 38 l/min en 57 l/min bij een val van 70 bar.
• Hydraulische poorten en montage:Montagepatroon onderplaat/basis (ISO 10372 maat 03) met P (druk), T (tank), A en B (controlepoorten). Optionele 5e poort voor externe stuurdruktoevoer.
• Elektrische configuratie:Ronde MS-connector (4--pins of 6-pins MIL-C-5015-stijl) of kabelinvoer in klemmenkast; verkrijgbaar met intrinsiek veilige (IS) spoelgroepconfiguraties voor vereisten in gevaarlijke zones.
• Nul bias aanpassen:Geïntegreerde mechanische nulafstellingspin die fysieke bias-offsetcorrecties tot ±20% van de nominale stroom mogelijk maakt.

Belangrijkste materialen en componenten

▔▔

• Kleplichaam:Behuizing van hoogwaardig-gelegeerd staal of nodulair gietijzer, nauwkeurig-gefabriceerd om hoge cyclische piekdruk te weerstaan ​​en thermische vervorming bij vloeistofwerktemperaturen te minimaliseren.
• Spoel- en mouwmontage:Spoel van gehard roestvrij staal en huls van gehard staal, micro-geleperd met sub-micron-toleranties om de slijtvastheid te maximaliseren, een lage interne lekkage te behouden en een consistente vloeistofdosering gedurende lange bedrijfscycli te garanderen.
• Torsiemotor buigbuis:Hoog-sterkte, vermoeidheid-resistente nikkellegering (Inconel of vergelijkbaar) die fungeert als een hermetische dynamische afdichting tussen het droge motorankercompartiment en werkende hydraulische olie.
• Flapper- en cantileverveer:Precisie-gelegeerd verenstaal ontworpen voor een oneindige levensduur onder dynamische trillingen en constante afbuigkrachten.
• Eerste-Fase Pilotfilter:Vervangbaar gesinterd roestvrijstalen intern gaasfilter dat de dubbele- mondstukopeningen beschermt tegen vervuiling door deeltjes.
• Statische en dynamische afdichtingen:Fluorocarbon / Viton (FKM) O--ringenstandaard voor compatibiliteit met op petroleum- gebaseerde hydraulische oliën, synthetische estervloeistoffen en hoge bedrijfstemperaturen.

Verpakking en transportbescherming

▔▔

• Individuele industriële verpakkingen:Elke klep is verzegeld in een stevige- anti{1}}statische vocht-zak (VCI-folie) met droogmiddelpakketten om atmosferische corrosie tijdens verzending en opslag te voorkomen.
• Besmettingspreventie:De vloeistofpoorten zijn voorzien van vacuüm-afdichtingen en bouten met beschermende transportplaten van geanodiseerd aluminium of plastic en vlakke afdichtingen om de fabriekszuiverheid te behouden en het binnendringen van deeltjes te voorkomen.
• Schok- en trillingsisolatie:Gehuisvest in op maat gegoten inzetstukken van polyethyleenschuim met hoge{0}}dichtheid en gesloten- cellen in stevige, gegolfde buitendozen, waardoor mechanische schade aan de kwetsbare koppelmotor en connector tijdens transport wordt voorkomen.
• Bulk- en OEM-verpakking:Bulkzendingen worden gestapeld op hitte{0}}behandelde industriële houten pallets, in de hoeken-ondersteund met randbeschermers, in krimpfolie-verpakt met UV-bestendige rekfolie en vastgebonden om internationaal vrachtvervoer te weerstaan.

Atoepassingaties

• Bediening gasturbine-inlaatgeleideschoep (IGV):Dient als de uiterst nauwkeurige elektrohydraulische doseerklep die hydraulische positioneringsactuators regelt voor de inlaatgeleideschoepen op GE MS7001EA en vergelijkbare gasturbines met frame, beheerd door Speedtronic Mark VI / Mark VIe-besturingssystemen.
• Stoomturbine-gouverneurskleppen:Regelt hydraulische vloeistof onder hoge- druk naar de belangrijkste stoomregelkleppen en afsluiters in elektriciteitscentrales, en voert snelle positioneringsopdrachten uit voor frequentieregeling en belastingafschakeling.
• Industriële vlucht- en bewegingssimulators:Rijdt dubbel-werkende hydraulische cilinders aan op 6-DOF hexapod-bewegingsplatforms en levert responssnelheden van microseconden voor bewegingsrecreatie.
• Materiaaltestapparatuur:Bestuurt hoog{0}}servo-hydraulische vermoeidheidstestinstallaties en dynamische trektestactuatoren die sinusoïdale belastingsgolfvormen bij hoge frequentie vereisen.
• Positionering van de rolopening van de staalfabriek:Biedt continue kracht- en afstandscontrole voor hydraulische cilinders met automatische metercontrole (AGC) in warm- en koudwalserijen onder extreme omgevingsomstandigheden.

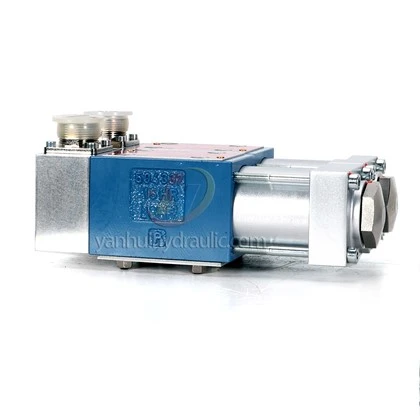

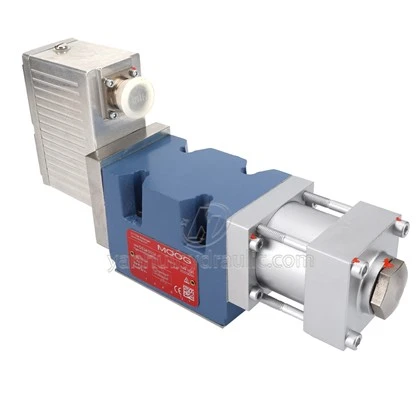

Gerelateerde modellen

Veelgestelde vragen

V1: Hoe controleer ik of de G772K620-modelcode overeenkomt met mijn bestaande klepinstallatie?

A: Controleer het typeplaatje dat aan de zijkant van de koppelmotorkap is bevestigd. Controleer de volledige modelaanduiding (bijvoorbeeld G772K620 of G772K620A), het serienummer en de specifieke specificatiecode (bijvoorbeeld S38FOFA4VX4). Controleer de spoelweerstand en pin-indeling ten opzichte van de uitgang van uw controller (zoals signaalinstellingen van -7,2 mA tot +8 mA op Speedtronic-systemen).

Vraag 2: Welk vloeistofreinheidsniveau is vereist om een ​​lange levensduur van de G772K620 te garanderen?

A: De dubbele-flapper-piloottrap bevat precisie-openingen. De hydraulische vloeistof moet continu worden gefilterd om te voldoen aan de ISO 4406-reinheidscode 16/14/11 (NAS-klasse 5) of deze te overtreffen. Het wordt sterk aanbevolen om stroomopwaarts van de subplaat een absoluut ($\\beta_3\\ge 200$) hoofddrukleidingfilter van 3 micron te installeren.

Vraag 3: Welke soorten hydraulische vloeistoffen zijn compatibel met deze servoklep?

A: Standaardunits uitgerust met fluorkoolstof (Viton)-afdichtingen zijn compatibel met minerale{0}}gebaseerde hydraulische petroleumoliën (HLP/HM-types), synthetische esters en fosfaatestervloeistoffen (bijv. Fyrquel). De bedrijfsviscositeit van de vloeistof moet tijdens bedrijf binnen 10 tot 300 cSt blijven.

Neem contact met ons op

Productoverzicht

Belangrijkste voordelen

• Hoge dynamische respons: levert uitzonderlijke frequentierespons en snelle overgangstijden voor bewegingscontrole op hoge-snelheid.

  Superieure precisie en herhaalbaarheid: lage hysteresis en strakke dodebandkarakteristieken zorgen voor maximale regelnauwkeurigheid.

  Robuust twee--trapsontwerp: voorzien van een wrijvingsloze dubbele-flapper-piloottrap en een spoel met lage-massa voor een lange levensduur.

  Hoge vervuilingstolerantie: Gebouwd om stabiele prestaties te behouden, zelfs onder veeleisende industriële omstandigheden.

  Gestandaardiseerde interface: Beschikt over een ISO 4401-montagepatroon, waardoor het eenvoudig kan worden geïntegreerd, vervangen of achteraf in bestaande hydraulische systemen kan worden ingebouwd.

•

Technische specificaties

Toepassingen

Gerelateerde modellen

Veelgestelde vragen

Vraag 1: Wat is de belangrijkste functie van de MOOG G772K620A-servoklep?

A1: De MOOG G772K620A is een elektrohydraulische servoklep die wordt gebruikt om elektrische signalen op laag-niveau om te zetten in nauwkeurige hydraulische vloeistofstroom en drukuitvoer. Het maakt zeer nauwkeurige gesloten-luscontrole mogelijk over mechanische positie, snelheid en kracht in geautomatiseerde hydraulische systemen.

Vraag 2: Welk filterniveau voor hydraulische vloeistof wordt aanbevolen voor deze klep?

A2: Vanwege de hoge nauwkeurigheid van het interne spoel- en mondstuk-flappermechanisme moet de hydraulische olie schoon worden gehouden. Het wordt aanbevolen om de oliezuiverheid op of beter dan ISO 4406 Klasse 14/11/08 te houden, met behulp van hoog-efficiëntiefilters met een beoordeling van 3 tot 5 micron.
